HVR-4A水平垂直燃燒

HVR-4A型水平垂直燃燒測定儀，是根據標準GB-T2408-2008而研制的，完全滿足國家標準GB/T2408規定的技術要求。與專用的式樣支架配合可在同一臺儀器進行塑料水平燃燒和垂直燃燒兩種方法的試驗，自動記錄試驗時間。與同類儀器相比，具有自動化程度高，記時準確，自動顯試結果等優點。

本儀器規定了在實驗室內對水平和垂直方向放置的式樣用小火焰火源點燃后，測定式樣的燃燒速度，有焰燃燒和無焰燃燒時間。

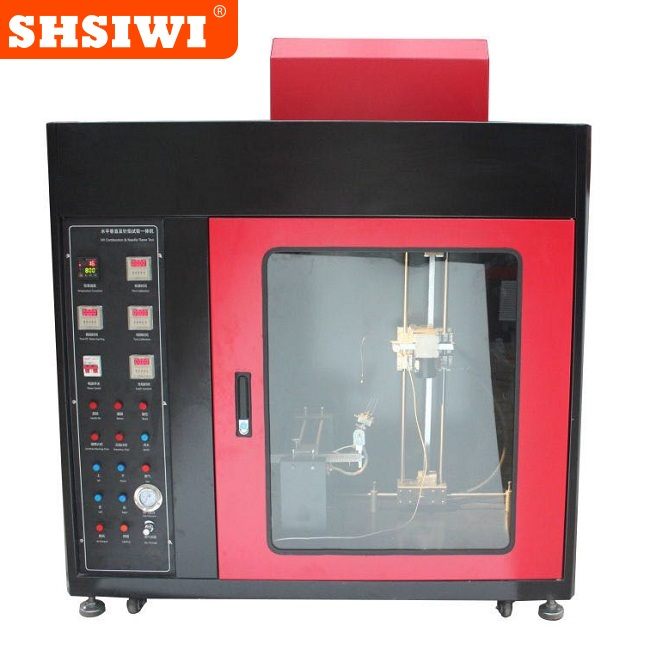

產品箱體外殼為鋼結構，并配置透明觀察窗，數顯計時器記錄施焰、余焰、余灼時間，本裝置外形美觀，使用方便，性能可靠。設備自帶風機，試驗燃燒煙氣安全排出；水平、垂直燃燒試樣夾電機控制，無需手動調節；施焰結束后本生燈自動退回，減少人工操作繁瑣。

設計國標：GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》

適用標準：UL94-2006、GB-T 5455 、 GJB360B-2009 、GB-T13488 、GB-T5169、 IEC60695-11-3、IEC60695-11-4、IEC60950-1、IEC695-2-2

試樣制作要求:式樣尺寸列表

尺寸/方法	長	寬	厚	每組（數量）
尺寸/方法	mm			每組（數量）
水平法	125±5	13.0±0.3	3.0±0.2	3根
垂直法	125±5	13.0±0.3	3.0±0.2	5根

技術參數：

燃燒器	內徑Φ9.5mm+0.3mm單氣體及內徑Φ9.5mm±0.5mm本生燈	試驗氣源	使用98%甲烷、煤氣或液化石油氣
本生燈帶有空氣調節螺母用來調節藍色火焰高度		甲烷流量	105ml/min-1000ml/min可調
本生燈自動點火時間	任意設定	燃?xì)夤苈飞显O(shè)有電子開關，試驗結束關閉面板上的燃?xì)忾_關切斷氣源。本生燈自動熄滅。
燃燒器試驗傾角	0～45°可調節，可在0～45°之間每5°固定并來回切換	式樣架上下左右行程均大于300mm以上。式樣水平和垂直均有伺服電機帶動調節與火焰的距離。
火焰高度	20mm+2mm到100mm+10mm可調	箱體材質	鋼板靜電噴涂
本生燈通過電機快速移動到式樣低端施焰完畢本生燈自動退回		試驗箱頂部設有排風扇，試驗結束，可排出有毒物質。
本生燈施焰時間	0～999.9S+0.1s可調，區間內任意設定，火焰調節20～175mm可調節	試驗過程自動控制、獨立抽風。
余焰時間	0～999.9S+0.1s可調，儀器自動記錄，手動暫停	設備外形尺寸	寬1160mm×深610mm×高1310（含腳）mm
余灼時間	0～999.9S+0.1s可調，儀器自動記錄，手動暫停	燃燒試驗區容積	＞0.75立方背景黑色，背景照度≤20Lux
